ROZDZIELNICA PV AC/DC 1000V FOTOWOLTAIKA 2 STRINGI

Każda instalacja fotowoltaiczna aby mogła spełniać swoją funkcję oraz być w pełni bezpieczna i wydajna musi zawierać specjalistyczną rozdzielnicę która:

• zabezpiecza przed prądami zwrotnymi występującymi w łańcuchach równoległych,

• zabezpiecza przeciwprzepięciowe strony DC oraz AC

• stanowi wyłącznik główny generatora instalacji fotowoltaicznej,

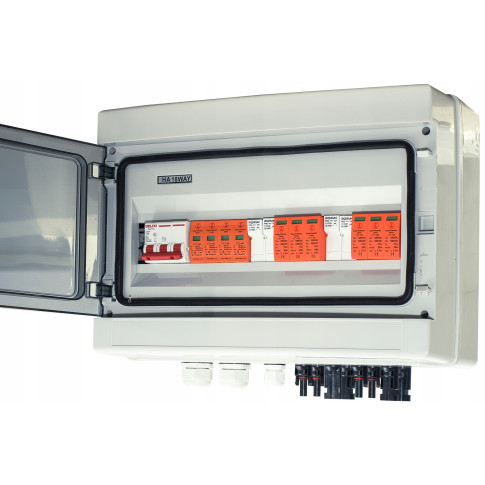

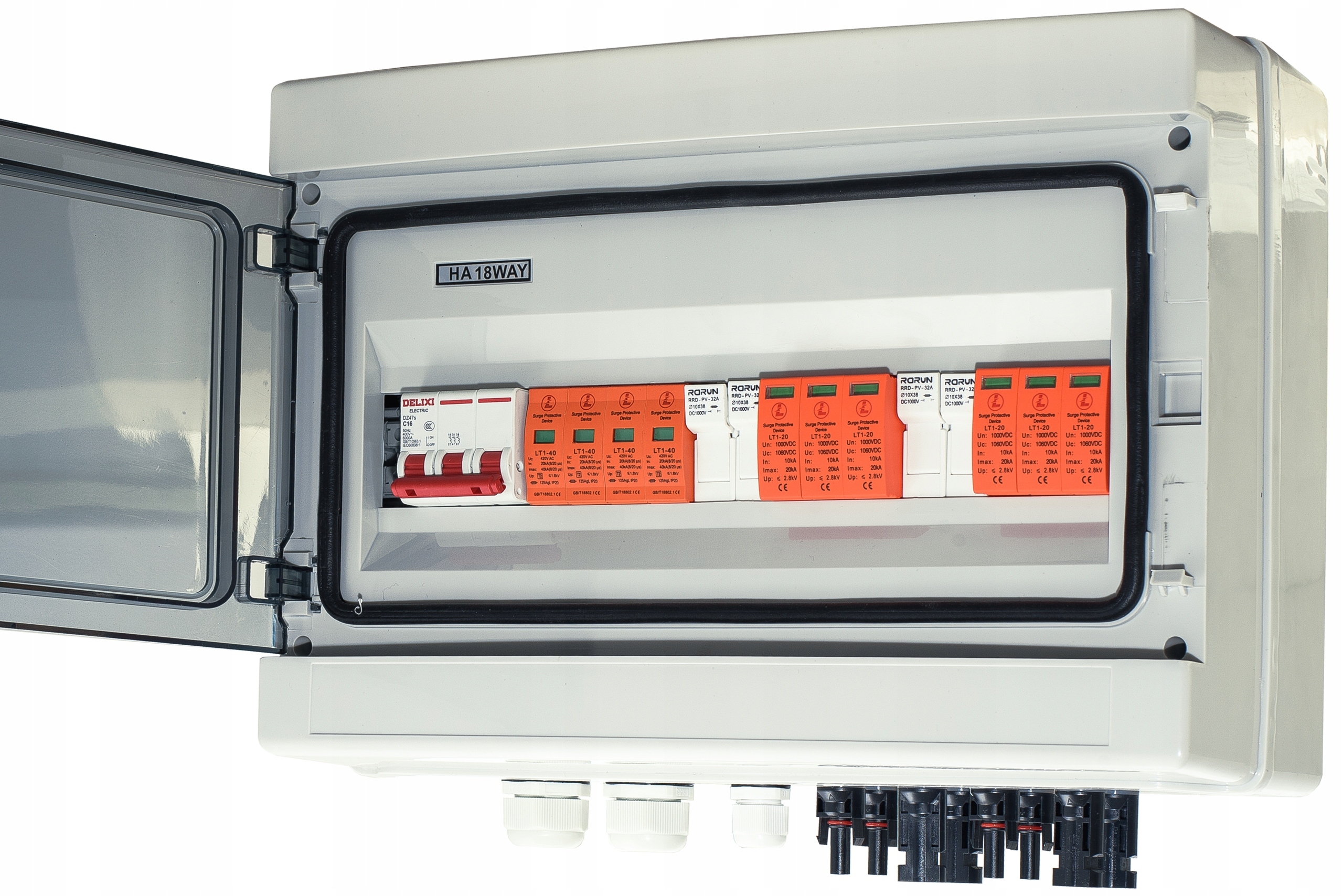

Gotowa rozdzielnica do instalacji fotowoltaicznej na 2 stringi

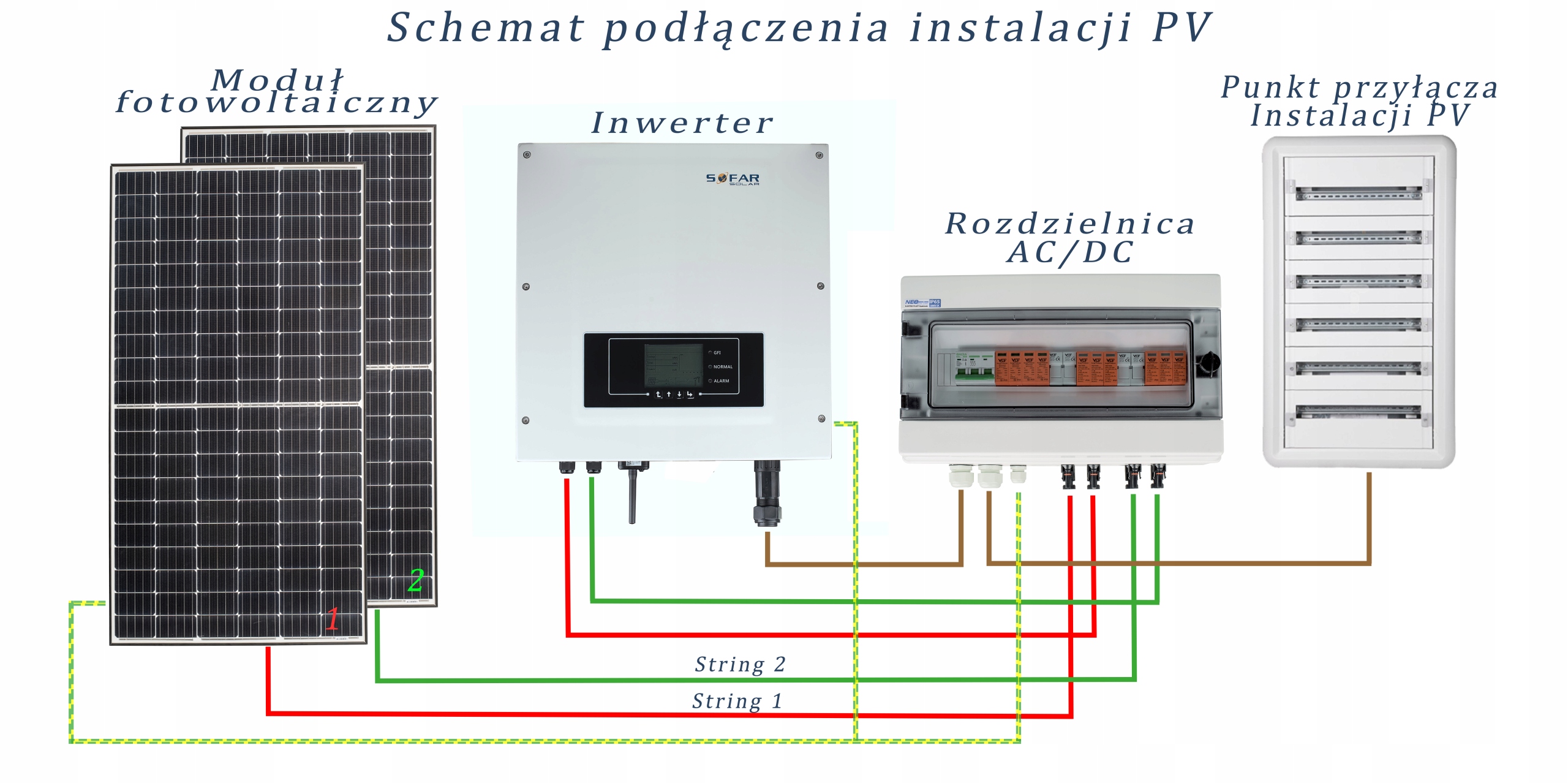

Wystarczy tylko zakupić u nas komplet skrzynek, powiesić na ścianie i wpiąć wtyczki od paneli DC do przygotowanych wcześniej wejść MC4 wyprowadzonych na zewnątrz skrzynki oraz wtyczkę AC od inwertera.

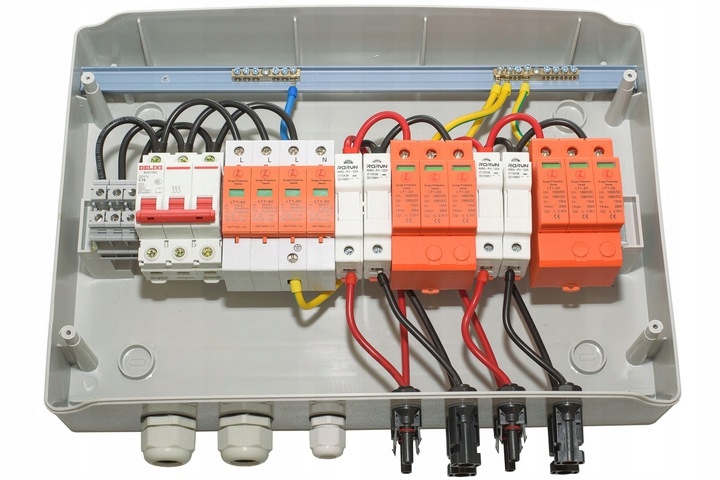

Rozdzielnia PV AC/DC 1000V 2 stringi

• zabezpieczenie przed prądami zwrotnymi występującymi w łańcuchach równoległych,
• zabezpieczenie przeciwprzepięciowe strony DC,
• zabezpieczenie przeciwprzepięciowe strony AC,
• wyłącznik główny inwertera instalacji fotowoltaicznej,
• pomiar brutto energii przekazywanej z generatora PV do sieci OSD

Parametry elektryczne:

• Max. napięcie DC: 1000V
• Max. prąd wejściowy na string: 15A
• Max. liczba stringów: 2
• Max. prąd wyłącznika wyjściowego: 32A
• Liczba wyjść (MPPT invertera): 1

Zabezpieczenie:                                           DC:               AC:

• Klasa zabezpieczeń: II
• Nominalny prąd rozładowania:                20kA            20kA
• Max. prąd rozładowania:                         40kA            40kA
• Poziom zabezpieczenia napięciowego:  4.0kV           1.2kV
• Max. ciągłe napięcie robocze:               1060V         275VAC

System

• Stopień ochrony IP: IP65
• Wyłącznik wyjściowy: Wyłącznik izolacyjny
• Wodoodporne konektory SMC4: Standard
• Bezpiecznik PV DC: Standard
• Zabezpieczenie przeciwprzepięciowe: Standard

Parametry mechaniczne

• Rodzaj montażu: Naścienny

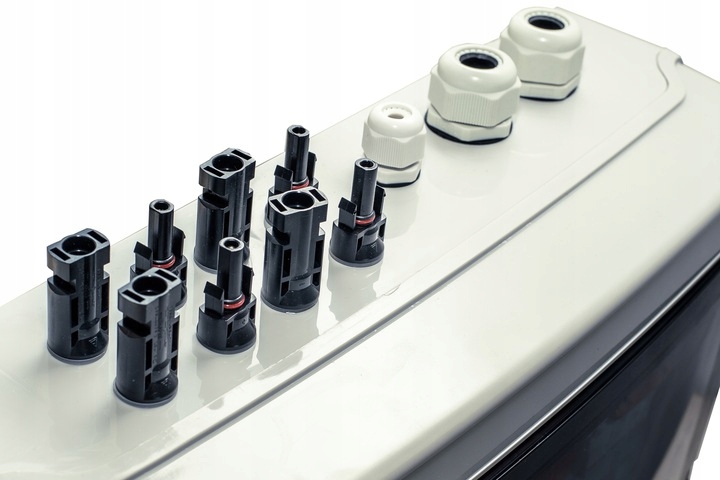

Skrzynka rozdzielcza do fotowoltaiki wyposażona jest w gotowe wejścia oraz wyjścia MC4

Wystarczy tylko wpiąć się wtyczkami od przewodów solarnych oraz przewodem AC i gotowe!
